Déshuileur S100 en service dans des stations de lavage pour charsChatGPT: Eau de lavage sans huile dans le bassin de décantation grâce à un récupérateur d’huile adapté aux besoins.
Lors des exercices de chars de la Bundeswehr, les véhicules lourds subissent de fortes salissures qui doivent être éliminées dans une station de lavage.
Problème :
La saleté est éliminée à l’aide d’eau de lavage, l’huile de la lubrification des chenilles constituant une charge importante pour cette eau. L’huile est en grande partie éliminée avec les impuretés (graissage perdu). Mais lors du nettoyage d’autres véhicules de la Bundeswehr, également fortement encrassés après des exercices en terrain, des huiles parviennent elles aussi dans l’eau de lavage.
Afin d’éviter que les huiles et graisses flottantes ne pénètrent dans l’environnement, l’eau de lavage est d’abord dirigée vers un bassin de décantation, où les matières solides se déposent au fond et où les graisses et huiles, par flottabilité, forment un film à la surface de l’eau de lavage. L’eau de lavage est ainsi épurée pour une réutilisation ultérieure.
Solution : Le film d’huile est éliminé de toute la surface à l’aide du récupérateur d’huile FRIESS S 100.
Pour une séparation efficace de l’huile et de l’eau, le récupérateur d’huile FRIESS S 100 est actuellement utilisé sur le bassin de décantation des eaux de lavage sur trois sites de la Bundeswehr. Grâce au large parcours du tuyau flottant à la surface du bassin de décantation, le film d’huile flottant peut être collecté sur une grande surface. Le récupérateur d’huile est monté sur une potence qui, grâce à une canalisation intégrée, conduit simultanément l’huile récupérée vers le réservoir souterrain de collecte. L’huile collectée peut ensuite être éliminée conformément aux réglementations. Grâce à la possibilité de télésurveillance et de télécommande, le personnel spécialisé de la salle de contrôle peut réagir rapidement sans devoir être présent sur place.
Vidéo courte de la Bundeswehr
Images du projet de la station de lavage de chars de la Bundeswehr à Klietz à différentes phases de construction

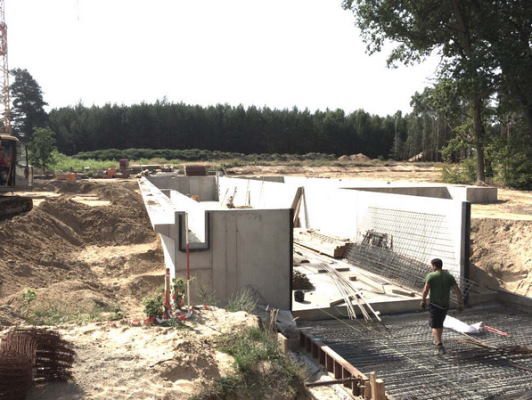

Site de la Bundeswehr à Klietz : Phase initiale de construction du bassin de décantation, à l’état de gros œuvre, près du terrain d’entraînement pour chars.
Alors que le bassin de décantation était encore en phase de construction, le récupérateur d’huile FRIESS S 100 a été installé. La construction spéciale comprend la potence sur laquelle est monté le S 100. Dans la potence est intégrée une canalisation qui transporte l’huile récupérée vers un réservoir souterrain de collecte. L’accès au réservoir de collecte est visible au premier plan de l’image.

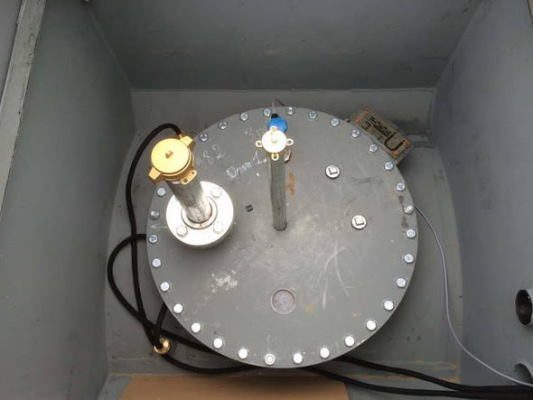

Réservoir souterrain de collecte, avec conduite d’aspiration. Le réservoir est rempli directement via la potence pivotante.

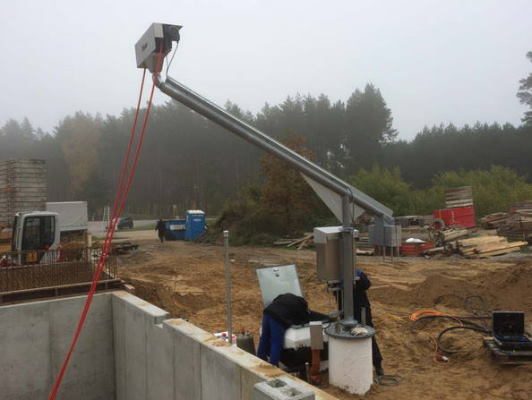

Vue latérale. Grâce au tuyau oléophile, les films huileux adhèrent particulièrement bien au tuyau, ce qui garantit un déshuilage efficace même en cas de grandes différences de hauteur entre la surface de l’eau de lavage et les racleurs.

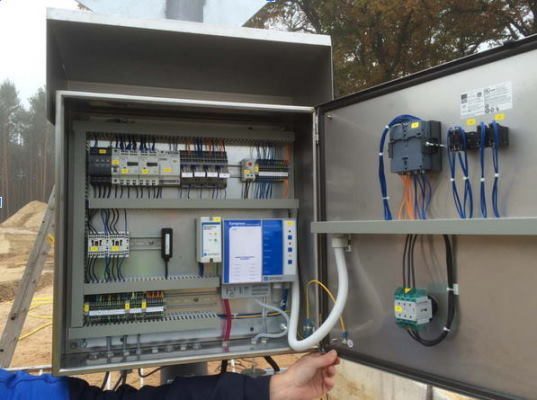

Dans l’armoire de commande du S 100, les fonctions suivantes sont intégrées :
- Durées de fonctionnement
- Surveillance du niveau de remplissage et des fuites du réservoir
- Connexions pour la maintenance à distance depuis la salle de contrôle

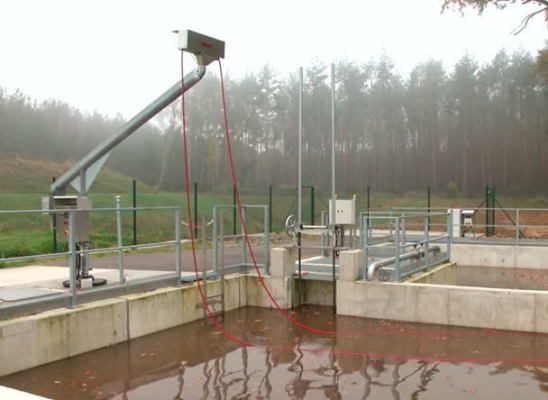

Vue du bassin de décantation achevé avec le S 100 en fonctionnement.

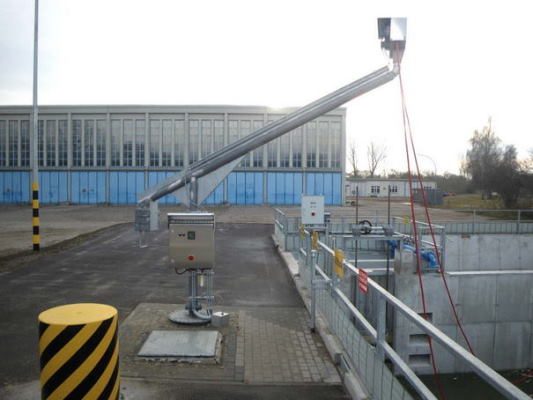

Bundeswehr Altengrabow
Après la mise en service réussie sur le site de Klietz, la même solution du S 100 (avec potence, réservoir de collecte et maintenance à distance) a été intégrée sur deux autres sites de la Bundeswehr.

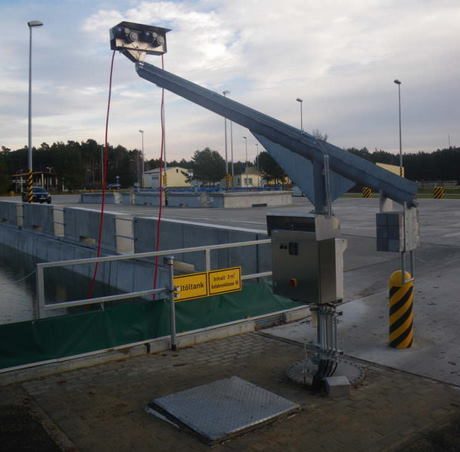

Bundeswehr Altenbrück
Troisième site équipé du récupérateur d’huile S 100 avec la même configuration que sur les deux autres sites.
Conclusion sur le récupérateur d’huile S 100 en tant que solution spéciale
De la planification à la réalisation de la station de lavage de chars de la Bundeswehr, FRIESS a été impliqué. Ainsi, des exigences particulières pour le récupérateur d’huile FRIESS S 100, telles que la potence rotative reliée à un réservoir de collecte, ainsi que les spécifications propres à l’armoire de commande avec maintenance et surveillance à distance, ont pu être prises en compte.
En raison des bons résultats obtenus, deux autres sites de la Bundeswehr ont été équipés ultérieurement du FRIESS S 100.
Cet exemple illustre le large champ d’application du puissant récupérateur d’huile S 100 (capacité de pompage : jusqu’à 500 litres par heure), principalement utilisé sur de grands bassins dans des applications industrielles. Grâce à ses performances, ce modèle de récupérateur d’huile constitue également une excellente solution pour les eaux de lavage fortement chargées de la Bundeswehr. FRIESS est en mesure de répondre à des exigences spécifiques par des solutions spéciales et ainsi de fournir les meilleurs résultats.
