FRIESS Ölskimmer in der Stahlindustrie
Zur Reinigung von Kühlwasser in Stahlwerken wird üblicherweise eine Kombination aus Sinterbrunnen, Längsklärbecken und anschließendem Kiesfilter eingesetzt.
Bir çelik fabrikasında sinter kuyusu
Suyun özgül ağırlığından daha yüksek olduğu için cüruf hem sinter kuyusunun hem de boyuna çöktürme havuzunun dibine çöker. Sinter kuyusunun dibinde biriken cüruf, bir ekskavatör yardımıyla sinter kuyusundan çıkarılır. Boyuna çöktürme havuzunda çöken cüruf ise bir sıyırıcı yardımıyla havuzun en derin noktasında toplanır ve buradan belirli aralıklarla kazılarak çıkarılır.
Bir çelik fabrikasında sıyırıcıya sahip boyuna çöktürme havuzu
Suyun özgül ağırlığından daha düşük olan yağ ve gres fazı, boyuna çöktürme havuzunun su yüzeyinde toplanır.
Boyuna çöktürme havuzundaki akış sayesinde yüzeye çıkan yağ pompa odasına doğru sürüklenir.
Yüzeye çıkan yağ ve gres karışımı bir dalgıç perde tarafından tutulur.
Su, dalgıç perdenin altından pompa odasına akar ve oradan çakıl filtrelerinden geçirilerek tekrar devridaime pompalanır. Boyuna çöktürme havuzundaki soğutma suyunun üzerinde rulman gresleri, yağlama yağları, hidrolik yağlar ve diğer hidrokarbonlar; cüruf ve katı partiküllerle karışmış şekilde yüzer. Bu yüzen yağ fazının sürekli olarak uzaklaştırılması gerekir ki mümkün olduğunca az hidrokarbon çakıl filtrelerine ulaşsın. Bu yüzen yağ fazını güvenli şekilde uzaklaştırmanın en basit yolu, yüksekliği ayarlanabilir bir tahliye kanalından geçirmektir.

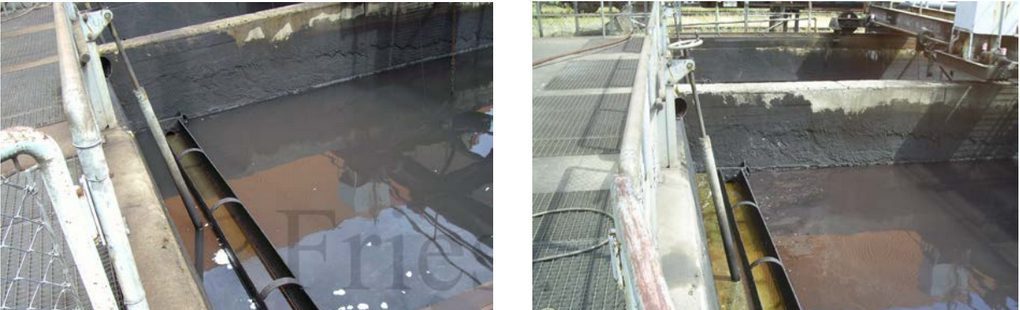

Bir boyuna çöktürme havuzunda skimmer kanalı
Ablauf kanalının giriş kenarı tam olarak banyo yüzeyinin seviyesine ayarlanır. Böylece yüzeyden sürekli olarak yağlı su kanala akar ve soğutma suyu devresinden uzaklaştırılır. Bu çok basit ve işletme açısından güvenli yöntemin dezavantajı ise yağ ve gresin yanında çok fazla suyun da birlikte akmasıdır. Genellikle çıkışta %1–2 yağ ve %98–99 su ölçülür. Bu akan yağ-su karışımı daha sonra başka bir ayırıcıyla zahmetli bir şekilde ayrılmak zorundadır.

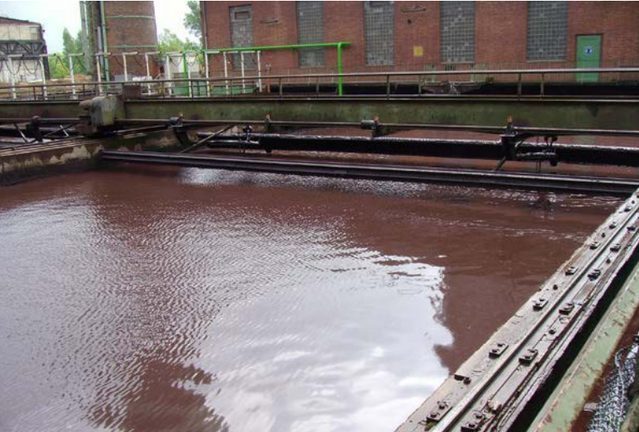

Yüzen yağ fazını mümkün olduğunca basit ve verimli bir şekilde ayırmak için FRIESS yağ sıyırıcı Model S 100, yağ alma hortumu ve pompa ön haznesi ile kullanılabilir.

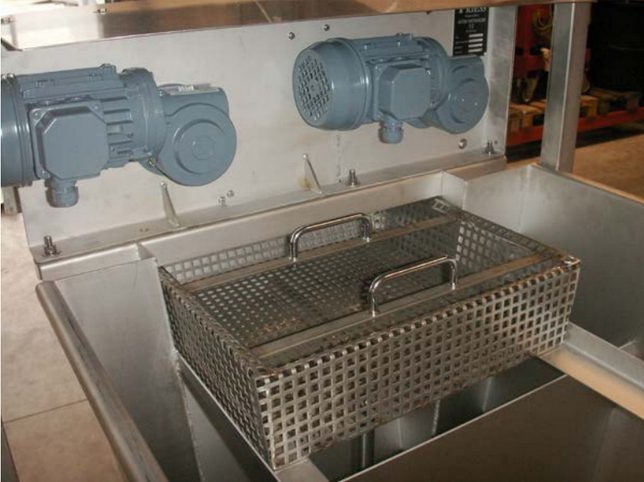

Çamur tutucuda sigara izmaritleri, strafor parçacıkları veya yapraklar gibi iri partiküller tutulur. Yağ, çamur tutucunun geniş gözeneklerinden pompa ön haznesine akar. Çamur tutucunun altında bir su ayırıcı bulunur. Sıyırılan yağda bulunabilecek su, ayırıcının dibine çöker. Daha düşük yoğunluklu yağ ise yüzeyde yüzer. Yüzeyde biriken yağ, bir savak üzerinden pompa ön haznesinin bir sonraki bölmesine geçer.

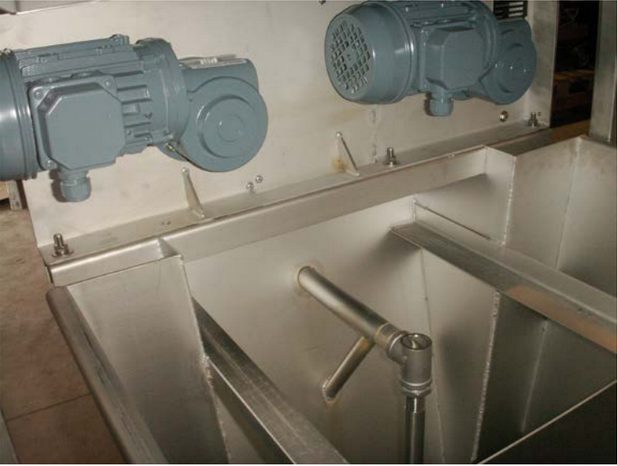

Ayırma tankında su geri dönüşü
Su, aynı anda su ayırıcısının alt bölgesine kadar uzanan bir daldırma borusundan yukarı doğru akar ve ayrı bir tahliye hattı üzerinden boyuna çöktürme havuzuna geri döner. Böylece depolama tankına pompalanan yağın neredeyse susuz olması sağlanır. Kışın donma hasarını önlemek için pompa ön haznesi elektrikli bir ısıtma çubuğu ile ısıtılabilir. Transfer pompası olarak bir eksantrik vidalı pompa kullanılır. Bu pompalar son derece sağlamdır ve yağ, gres ve katı maddelerden oluşan çok viskoz karışımları bile pompalayabilir.

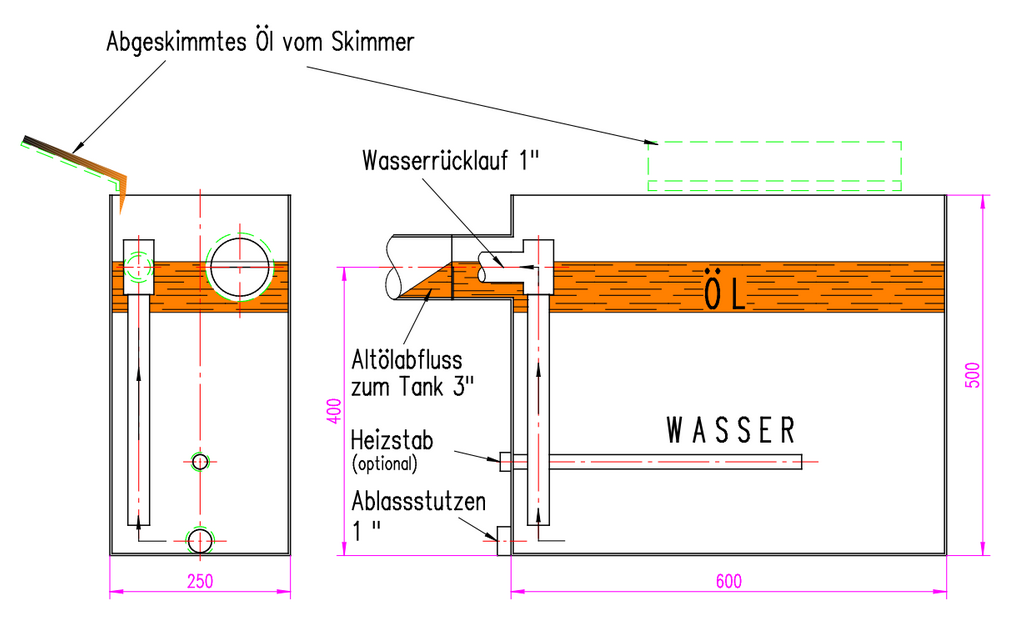

Ayırma tankı prensip şeması
Sonuç
Yüzen yağ fazının sürekli olarak uzaklaştırılması sayesinde, tek tek yağ damlacıklarının su akışıyla su yüzeyinden dalgıç perde boyunca pompa odasına geçmesi engellenir. Boyuna çöktürme havuzunun doğru boyutlandırılması ve yüzen yağ fazının bir yağ alma hortumlu yağ sıyırıcı ile sürekli uzaklaştırılması durumunda, soğutma suyundaki yağ miktarı 5 mg/l’nin altına düşürülebilir.
