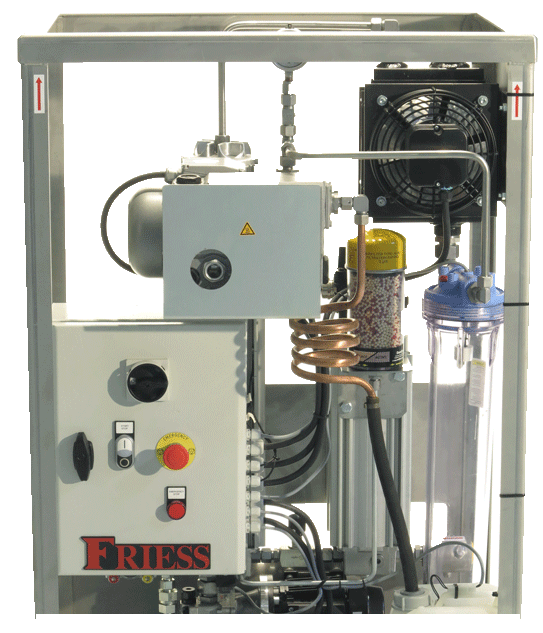

500 ppm’den daha düşük su içeriğine sahip çeşitli yağlar için yağ arıtma ekipmanı.
Detayları öğren
FRIESS elektrostatik yağ temizleme sistemleri, 0,1 µm’ye kadar küçük partikülleri giderirken, mekanik filtreler yaklaşık 3–5 µm’den itibaren sınırlarına ulaşır.
Aynı zamanda reçineler ve oksidasyon ürünleri gibi yaşlanma ürünleri de giderilir; geleneksel hidrolik yağ filtreleri genellikle bunu sağlayamaz. Bu sayede yalnızca yağın kullanım süresi ve ömrü uzatılmakla kalmaz, aynı zamanda makinelerin hassasiyeti artırılır ve hidrolik sistem arızaları azaltılır.
Elektrostatik temizleme ile hidrolik yağ filtrasyonu nasıl çalışır?

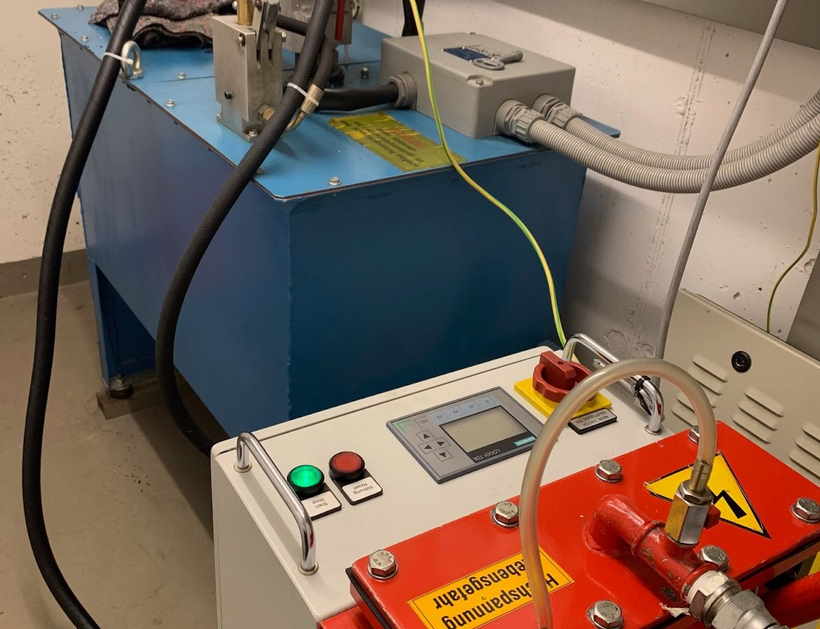

Yağ temizleme sistemimiz, yağ tankına bypass hattı üzerinden bağlanır. Ardından yağ, bir dişli pompa yardımıyla yağ tankından elektrostatik yağ temizleme sistemine taşınır. Burada 14.000 V yüksek gerilimle çalışan elektrotlar, yağın içinde bulunan kirleticileri çekerek temizleme elemanları üzerinde biriktirir. Yenilikçi FRIESS prensibi; metal partikülleri, conta aşınma kalıntıları veya talaşlar gibi sert kirleticilerin yanı sıra oksidasyon ürünleri, reçineleşmiş kalıntılar ve yapışkan çamur partikülleri gibi yumuşak kirleticileri de giderir.
Bu hidrolik yağ filtrasyonu yönteminin en önemli özelliği, belirli bir gözenek boyutuyla sınırlı olmamasıdır. Diğer filtrelerden farklı olarak burada elektrostatik alan kuvvetleri her boyuttaki partikül üzerinde etki gösterir. Böylece son derece temiz bir yağ elde edersiniz, hatta bu yağ yeni yağdan bile daha temizdir! Bu sayede pahalı ve zaman alan bir yağ değişiminden tasarruf edebilirsiniz.
EFR ile hidrolik yağ filtrasyonunun avantajlarına genel bakış:
İçindekiler:
Aşağıda şunları nasıl yapabileceğinizi öğreneceksiniz:

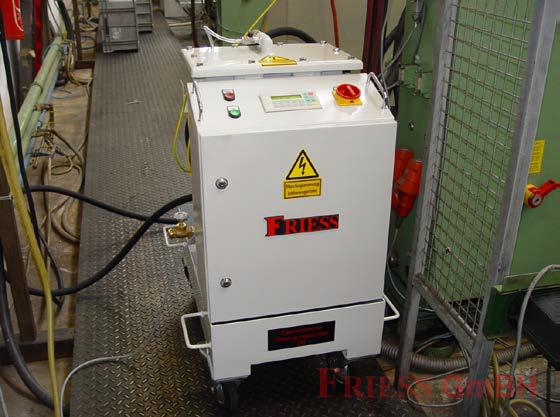

Müşterilerimiz 20 yılı aşkın süredir FRIESS’in elektrostatik hidrolik yağ filtrasyonuna güvenmektedir ve aralarında çelik/metal, plastik enjeksiyon ve plastik işleme, otomotiv, kâğıt ile enerji/elektrik santralleri sektörlerinden şirketler bulunmaktadır.
Hidrolik yağındaki partiküller aşındırıcı etki göstererek pompaların, motorların, pistonların ve valflerin aşınmasını hızlandırır. Bunun sonucunda daha sık arızalar, yüksek onarım maliyetleri ve en kötü durumda üretim duruşları meydana gelir.
Geleneksel hidrolik yağ filtreleri kirleticileri ancak belirli bir partikül boyutundan itibaren giderir. Özellikle ince partiküller ve yağın yaşlanma ürünleri sorun teşkil eder, çünkü bunlar standart filtrasyon tarafından yeterince tutulamaz.
Burada şu kural geçerlidir: Bir hidrolik bileşen ne kadar hassas çalışıyorsa hidrolik yağının da o kadar temiz olması gerekir.
Bu nedenle üreticiler bileşenleri için belirli temizlik sınıfları tanımlar. Sistemin tamamında gerekli olan yağ temizliği genellikle en hassas bileşene, örneğin bir oransal valfe göre belirlenir.
Etkili bir hidrolik yağ filtrasyonu, öngörülen bu temizlik sınıfını kalıcı olarak sağlamalıdır. Yağ temiz kaldığında kullanım ömrü de kat kat uzatılabilir ve yağ değişimi ile bertaraf için gereken işlem önemli ölçüde azaltılabilir.
Düşük veya kirlenmiş yağ kalitesiyle bağlantılı arızalar hidrolik sistemin neredeyse tamamında ortaya çıkabilir. Özellikle dar boşluklara, hareketli sızdırmazlık yüzeylerine ve küçük kontrol kesitlerine sahip bileşenler etkilenir.
| Konum / bileşen | Düşük yağ kalitesinden kaynaklanabilecek arıza | Yağdaki tipik neden |
|---|---|---|
| Hidrolik pompa | Aşınma, performans kaybı, sıkışma | Kir partikülleri, su, yanlış viskozite, eskimiş yağ |
| Valfler / kontrol blokları | Valflerin sıkışması, gecikmeli çalışması veya sızdırması | Partiküller, birikintiler, reçineleşme |
| Oransal/servo valfler | Hassas olmayan veya sarsıntılı hareketler, arıza | En ince partiküllere ve reçineleşmeye karşı özellikle hassastır |
| Hidrolik silindirler | Sarsıntılı hareket (Slip-Stick), iç kaçak, conta aşınması | Partiküller, su, kimyasal olarak eskimiş yağ |
| Hidrolik motorlar | Devir kaybı, aşınma, gürültü | Kirlenme, yetersiz yağlama özelliği |
| Filtreler | Hızlı tıkanma, yüksek diferansiyel basınç, bypass’ın açılması | Yüksek partikül yükü, çamur ve yaşlanma ürünleri |
| Kısıcılar / küçük delikler | Tıkanma, hız değişiklikleri, genişleme / aşınma | Aşındırıcı partiküller ve birikintiler |
| Contalar | Sızıntılar, gevrekleşme veya şişme | Yanlış yağ, yüksek sıcaklık, kimyasal yaşlanma |
| Boru hatları / soğutucular | Birikintiler, yetersiz ısı transferi | Oksidasyon ürünleri ve çamur |
| Hidrolik tankı | Çamur, korozyon, köpük oluşumu | Su, hava, yaşlanma ürünleri |
| Sensörler / basınç şalterleri | Hatalı ölçümler veya gecikmeli tepki | Birikintiler ve kirlenmeler |
Partikül kirliliği en önemli nedenlerden biridir. Metal aşınma parçacıkları, toz veya diğer katı maddeler pompaların ve silindirlerin aşınmasına ve özellikle valflerin bloke olmasına neden olabilir.
Hidrolik yağındaki su korozyona neden olabilir, yağlama özelliğini kötüleştirebilir ve yağın yaşlanmasını hızlandırabilir. Özellikle pompalarda kavitasyon nedeniyle hasar oluşabilir. Bu durumda su miktarını kabul edilebilir bir seviyeye düşürmek için yağ susuzlaştırma sistemimizi de sunuyoruz!
Yağın yaşlanması ve oksidasyon asitlere, çamura ve vernik benzeri birikintilere yol açar. Varnish olarak adlandırılan bu birikintiler özellikle hassas valflerde sorun oluşturur.
Yanlış viskozite de arızalara neden olabilir. Örneğin çok ince yağ iç kaçakları ve aşınmayı artırırken, çok kalın yağ yetersiz emişe, yüksek basınç kayıplarına ve yavaş hareketlere neden olabilir.
Geleneksel hidrolik yağ filtreleri partikülleri bir filtre ortamının gözenekleri aracılığıyla tutarken, FRIESS’in elektrostatik yağ temizleme sistemi elektrostatik bir alanla çalışır.
İki elektrot arasında yüksek gerilim aracılığıyla elektrostatik bir alan oluşturulur. Bu alan yağdaki yüklü kirleticilere etki ederek onları özel kolektörlere yönlendirir ve burada ayrıştırılmalarını sağlar.
Elektrostatik hidrolik filtrenin belirleyici avantajı şudur: Ayırma işlemi bir filtre ortamının gözenek boyutuna bağlı değildir. Böylece geleneksel filtrelerden geçebilen çok ince partiküller de giderilebilir.
Varnish ve reçineler gibi yumuşak kirleticiler ve yağ yaşlanma ürünleri de hidrolik filtrenin klasik filtre gözeneklerini tıkamadan güvenilir şekilde ayrıştırılır.
Böylece EFR teknolojisi yalnızca partikül filtrasyonunun ötesine geçer: Hidrolik yağı sürekli olarak temizlenir ve yaşlanma ürünlerinden arındırılır – uzun süre temiz ve yüksek performanslı yağ için.
Süspansiyon halinde bulunan Varnish elektrostatik hidrolik filtre tarafından giderilir:
Yağ bir bakıma yeniden “absorbe edebilir” hale gelir. Böylece yağda bulunan yaşlanma ürünleri ile yüzeylerde önceden birikmiş maddeler arasında bir konsantrasyon farkı oluşur.
Mevcut birikintiler zamanla yeniden çözülebilir.
Varnish/reçine birikintilerinin bir kısmı, üzerinden geçen yağ tarafından yavaş yavaş yeniden alınarak süspansiyon haline getirilebilir. Bu maddeler daha sonra yağ ile birlikte EFR (Electrostatic Fluid Refining) hidrolik filtreye ulaşır ve burada ayrıştırılır.
Bu işlem sürekli olarak tekrarlanır.
Böylece mevcut birikintiler daha uzun bir süre boyunca kademeli olarak azaltılabilir. Aynı zamanda yeni birikintilerin oluşmasına karşı da etki edilir.
Elektrostatik filtre haznesinde yüksek kir tutma kapasitesine sahip, kullanılmamış geniş yüzeyli filtre elemanları.
Geniş boyutlandırılmış filtre haznesi kirleticiler için yüksek tutma kapasitesi sunar ve böylece filtre malzemesi değiştirilene kadar uzun çalışma süreleri sağlar.
FRIESS hidrolik filtreye kolay erişim sayesinde uygun maliyetli filtre malzemesi hızlı bir şekilde değiştirilebilir ve kirlenme derecesi doğrudan değerlendirilebilir – kolay ve verimli bakım için.
Kullanılmamış filtre elemanları kirleticiler için geniş bir tutma yüzeyi sunar ve böylece elektrostatik filtre haznesinde uzun kullanım süreleri sağlar.

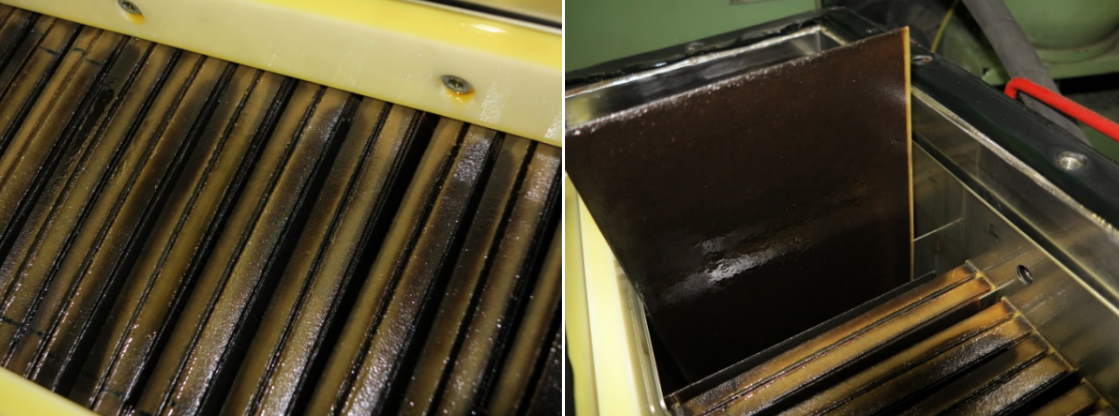

Geleneksel filtrelerin kullanılmasına rağmen sonuç, FRIESS EFR hidrolik yağ filtrasyonu olmadan yağda hangi kirleticilerin kalacağını göstermektedir.
Bunların arasında geleneksel hidrolik filtreler tarafından tutulmayan kirleticiler de bulunmaktadır. Filtre elemanının durumu, EFR hidrolik filtrenin ne kadar etkili çalıştığını görünür hale getirir.
Mevcut geleneksel filtrelere rağmen kullanılmış filtre elemanı, FRIESS EFR hidrolik filtre olmadan hangi kirleticilerin hidrolik yağında kalmaya devam edeceğini etkileyici biçimde göstermektedir.
EFR hidrolik yağ filtresi bypass hattında çalıştığı için filtre elemanlarına ve elektrotlara her zaman kolayca erişilebilir. Bakım çalışmaları, hidrolik sistemin çalışmasını kesintiye uğratmadan gerçekleştirilebilir.
Bakım ihtiyacı kirlenme derecesine bağlıdır. İlk kontrolün yaklaşık 2.000 çalışma saatinden sonra yapılmasını öneriyoruz ve önerilen bakım aralıkları ekran üzerinden rahatça gösterilir.
Elektrostatik hidrolik filtre normal işletimde tamamen otomatik çalışır, ancak gerektiğinde manuel olarak da kontrol edilebilir. Anlaşılır menü yapısı kolay ve sezgisel kullanım sağlar.
Geniş yüzeyli filtre elemanları yüksek kir tutma kapasitesine sahiptir. Bu nedenle EFR hidrolik filtre nispeten az sarf malzemesi gerektirir – uzun kullanım süreleri, düşük bakım ihtiyacı ve düşük işletme maliyetleri için.
En önemli sürdürülebilirlik unsurları şunlardır:
FRIESS ile hemen karar vermek zorunda değilsiniz. Elektrostatik yağ temizleme sistemini önce kendi işletmenizde test edin veya esnek leasing seçeneklerimizden yararlanın.
FRIESS EFR hidrolik yağ filtresinin performansını gerçek sistem işletiminde kendiniz görün. Kiralama süresi boyunca entegrasyon, devreye alma ve kullanım konularında size destek oluyoruz.
Daha sonra satın almaya karar verirseniz, iki aya kadar olan kira bedeli satın alma fiyatından düşülür.
Doğrudan satın almaya alternatif olarak yedek parça servisi dahil cazip leasing seçenekleri sunuyoruz. Böylece tüm yatırımı tek seferde yapmak zorunda kalmadan elektrostatik yağ temizleme teknolojisinden yararlanabilirsiniz.
Bizimle iletişime geçin – sisteminiz için uygun çözümü birlikte bulalım.
FRIESS, 50 yılı aşkın süredir endüstriyel proses sıvılarının temizlenmesine yönelik çözümler geliştirmekte ve üretmektedir – Made in Germany.
Elektrostatik EFR hidrolik yağ filtrelerinin üreticisi olarak uzun yıllara dayanan uygulama deneyimini teknik uzmanlıkla birleştiriyor ve seçim ile entegrasyondan güvenilir uzun süreli işletime kadar size destek oluyoruz.
Elektrostatik yağ temizleme, hidrolik yağındaki ince partikülleri ve yaşlanma ürünlerini sürekli olarak giderir. Böylece yağ daha uzun süre temiz kalır ve daha yavaş yaşlanır. Sonuç: Hidrolik yağının kullanım ömrü önemli ölçüde uzar, yüksek kirlilik değerleri nedeniyle yağ değişimi daha seyrek gerekli olur ve yeni yağ ihtiyacınız ile bertaraf edilmesi gereken atık yağ miktarı azalır.
Kirlenmiş hidrolik yağı, pompalarda, valflerde ve diğer bileşenlerde aşınma ve hasarın yaygın nedenlerinden biridir. Yağ ne kadar temiz olursa hidrolik sistem üzerindeki yük de o kadar düşük olur. FRIESS EFR hidrolik yağ filtresi ile sürekli yağ bakımı bu nedenle aşınmayı, onarımları ve plansız duruşları önemli ölçüde azaltabilir. Aynı zamanda yedek parça ihtiyacı, onarımlar için gereken işçilik ve bileşen değişimi sırasında meydana gelebilecek yağ kayıpları da azalır.
Sonuç: daha yüksek sistem kullanılabilirliği ve sürdürülebilir şekilde düşük bakım maliyetleri.
EFR hidrolik filtrenin sürekli çalışması hidrolik yağınızı uzun vadede temiz tutar ve kullanım ömrünü önemli ölçüde uzatabilir. Yağ kimyasal olarak sağlam kaldığı sürece yağ değişimleri daha seyrek gerekli olur ve yeni yağ ihtiyacı azalır. Sonuç: yağ, bakım ve üretim kesintileri için daha düşük maliyetler – dolayısıyla hidrolik sisteminizin daha ekonomik işletilmesi.
Yapışan veya zor hareket eden valfler: Varnish, sürgülerde ve servo valflerde birikir. Valfler gecikmeli tepki verir, sarsıntılı çalışır veya tamamen sıkışabilir.
Oransal ve servo valflerle ilgili sorunlar: Küçük boşluk ölçüleri nedeniyle çok az miktardaki birikinti bile arızalara ve kontrol hassasiyetinin azalmasına yol açabilir.
Artan sürtünme ve aşınma: Birikintiler bileşenlerin yağlanmasını ve hareket kabiliyetini olumsuz etkiler.
Filtre sorunları: Yaşlanma ürünleri ve yumuşak birikintiler filtreleri daha hızlı yükleyebilir ve filtre elemanlarının normalden daha erken değiştirilmesine neden olabilir.
Daha kötü ısı transferi: Soğutucular, ısı eşanjörleri ve diğer yüzeylerdeki Varnish yalıtıcı etki gösterir. Yağ sıcaklığı yükselebilir ve bu da yağın yaşlanmasını daha da hızlandırabilir.
Yağın ve bileşenlerin kullanım ömrünün kısalması: Oksidasyon ürünleri yağın daha fazla yaşlanmasını teşvik eder ve tüm sistemin güvenilirliğini azaltabilir.
Plansız arızalar: Özellikle sorunlu olan nokta, klasik analizlerde yağ kısmen hâlâ kabul edilebilir görünebilmesine rağmen belirgin bir Varnish potansiyelinin mevcut olabilmesidir.
Normal ince filtreler esas olarak partikül boyutuna göre çalışır. Örneğin 3 µm’lik bir filtre, gözeneklerinden geçemeyen katı partikülleri tutar. Ancak birçok Varnish öncülü submikron boyutundadır, yumuşaktır veya hâlâ yağ içerisinde çözünmüş durumdadır. Bu nedenle normal bir filtreden geçerler.
Elektrostatik yağ temizlemede ise kirleticiler elektrik alanı aracılığıyla polarize edilir veya elektrostatik olarak etkilenir ve kolektör yüzeylerinde biriktirilerek ayrıştırılır. Böylece normal filtre inceliğinin çok altındaki partiküller ve yaşlanma ürünleri de giderilebilir.
Bundan sonra özellikle ilginç bir etki ortaya çıkar: Yağ içerisinde süspansiyon halinde bulunan yaşlanma ürünleri ↔ makine yüzeylerindeki birikintiler arasında bir denge vardır. Yan akış temizleme sistemi yağdaki yaşlanma ürünlerini sürekli olarak giderdiğinde bunların konsantrasyonu azalır. Uygun koşullar altında mevcut birikintiler böylece zaman içinde yeniden yağda çözülebilir veya disperse olabilir ve ardından EFR hidrolik filtre aracılığıyla yağdan uzaklaştırılabilir. Bu nedenle elektrostatik hidrolik yağ filtrasyonu, hidrolik yağı için yalnızca bir ince filtreden çok daha fazlasıdır.
Amortisman süresi birçok faktöre bağlıdır – özellikle yağ miktarına, yağ fiyatına, mevcut yağ değişim aralıklarına ve onarım ile duruş maliyetlerine. Büyük yağ hacimlerinde bir EFR yağ temizleme sistemi birkaç ay içinde kendini amorti edebilir; örneğin yaklaşan bir yağ değişimi önlenebiliyor ve mevcut yağ dolumu kullanılmaya devam edilebiliyorsa.
Kullanılamaz hale gelen yağın bertaraf maliyetlerinin azalması, daha düşük aşınma ve yağ kaynaklı arıza ve duruşların azalması sayesinde ek tasarruflar elde edilir.
Birçok uygulamada yatırım ilk işletme yılı içerisinde kendini amorti eder. Kişisel durumunuzu dikkate alarak size memnuniyetle danışmanlık verir ve gerçekçi bir değerlendirme sunarız.
Temizleme süresi esas olarak yağ hacmine, kirlenme derecesine ve hidrolik sistemde daha önce kullanılan filtrasyona bağlıdır. Yağ ve sistem ne kadar yoğun kirlenmişse temizleme işlemi o kadar fazla zaman gerektirir. Genel olarak birkaç yüz saatlik çalışma süresinin ardından yağ kalitesinde önemli bir iyileşme ölçülebilir. Birçok durumda arıtılmış yağın temizliği yeni yağdan bile daha iyidir.
İstenen temizlik seviyesine ulaşıldığında sürekli EFR yağ temizleme sistemi düşük kirlilik seviyesinin kalıcı olarak korunmasını sağlar.
Her hidrolik sistem farklı koşullara sahip olduğundan EFR hidrolik filtre ile temizleme süresi genel olarak belirlenemez. Sistem verilerinize dayanarak bekleyebileceğiniz temizleme süresini memnuniyetle belirleyebiliriz. Ayrıca bir yağ analizi ile yağınızın kalitesini sizin için belirlemekten memnuniyet duyarız. Böylece çıplak gözle çoğu zaman görülemeyen ince partikül yükünü belirleyebiliriz.
