Écumeur d’huile pour machines de fraisage CNC
Les lubrifiants réfrigérants sans huiles étrangères empêchent un remplacement prématuré et sont essentiels pour préserver les propriétés souhaitées – pas seulement sur les machines CNC.
Problème

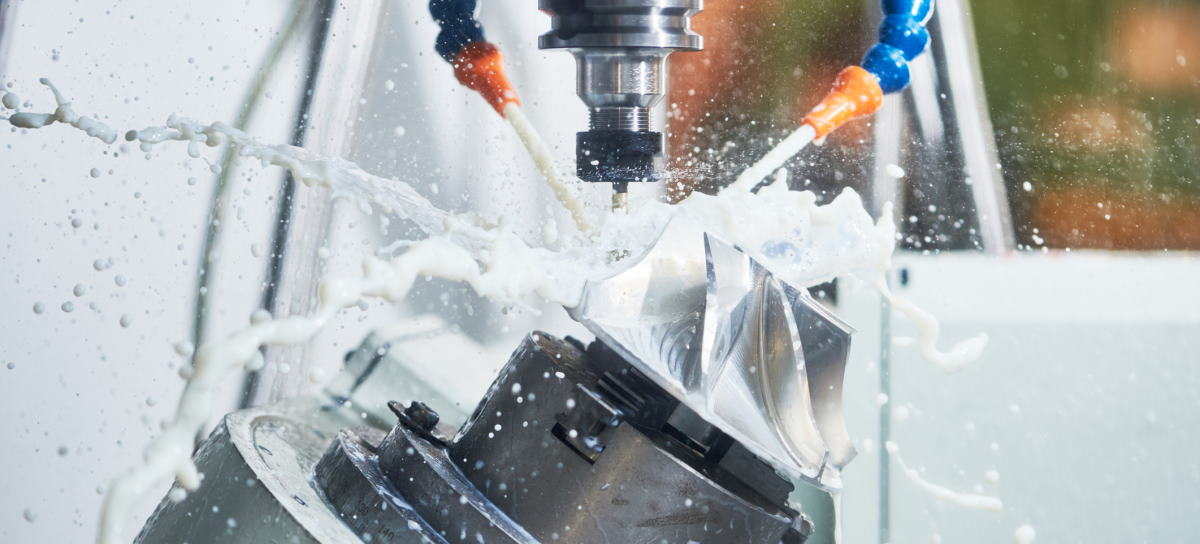

Les lubrifiants réfrigérants utilisés sur les fraiseuses et tours CNC pour l’usinage des métaux sont fortement sollicités.
L’efficacité de l’écumeur d’huile dépend de vos conditions d’utilisation et du choix du modèle approprié.
En particulier sur les fraiseuses et les tours CNC, il existe des différences considérables concernant la taille des réservoirs et les conditions d’installation à prendre en compte.
Quel écumeur d’huile est le meilleur pour les réservoirs de lubrifiant réfrigérant des fraiseuses et des tours CNC ?
Les fraiseuses CNC peuvent être configurées de manière très différente ; il n’existe donc pas de réponse simple à la question de savoir quel écumeur est le plus approprié. Afin de pouvoir sélectionner le modèle le mieux adapté, il convient d’effectuer une analyse aussi précise que possible des conditions spécifiques sur place.
En principe, la surface du réservoir de lubrifiant réfrigérant (KSS) de votre machine CNC doit être le facteur déterminant pour le choix du modèle d’écumeur d’huile. Alors que les écumeurs à bande donnent de bons résultats dans les petits réservoirs, ces modèles sont moins efficaces dans les réservoirs plus grands. En pratique, il faut également tenir compte des particularités de conception de l’installation de fraisage CNC.
Pour garantir le fonctionnement efficace d’un écumeur à bande, la surface du réservoir de KSS doit être aussi réduite que possible, afin que le film d’huile puisse être entièrement capté par l’aspiration de la bande plongeante. C’est justement un problème auquel de nombreux modèles d’écumeurs à bande se heurtent.
À partir d’une certaine taille de réservoir, le flux du film d’huile vers la bande est interrompu. La bande, qui plonge généralement verticalement, ne peut générer un effet d’aspiration que dans un rayon limité. Tout ce qui se trouve au-delà constitue des zones mortes que la bande ne peut pas atteindre, si bien que le film d’huile n’est récupéré que partiellement.
Le faible brassage et la présence constante d’un film d’huile dans ces zones mortes favorisent, en raison d’un apport insuffisant en oxygène, la prolifération bactérienne dans les lubrifiants réfrigérants. Cela entraîne des remplacements coûteux du lubrifiant beaucoup plus fréquents et augmente fortement les risques pour la santé des employés (plus d’informations ici).
Quel écumeur d’huile pour les machines CNC ?
1. Écumeur à bande
Pour les petits réservoirs ou en présence de contraintes d’installation :
Voici deux écumeurs à bande durables de FRIESS :
Avantage :
Les écumeurs à bande peuvent également être utilisés en présence de particularités de construction qui ne permettent qu’un accès limité au réservoir de lubrifiant réfrigérant et rendent impossible l’utilisation d’écumeurs d’huile de grande surface, tels que les écumeurs à tube, par exemple à cause de convoyeurs de copeaux ou de pompes situés dans le réservoir.
Inconvénient :
Le film d’huile n’est capté que dans un rayon limité autour du point d’immersion de la bande du skimmer. Ce phénomène est optimisé par l’écumeur à bande inclinée, qui offre ainsi un rayon d’action plus important, mais ne résout pas complètement le problème.
Afin d’obtenir un résultat satisfaisant sur des surfaces plus grandes, plusieurs écumeurs à bande devraient être utilisés (si les conditions ne sont pas adaptées à l’utilisation d’un écumeur à tube).
Quelle est la solution idéale pour les grandes fraiseuses CNC et les réservoirs de lubrifiant réfrigérant, afin d’éliminer l’huile du lubrifiant réfrigérant à l’aide d’un écumeur d’huile ??
2. Écumeur à tube
L’écumeur d’huile idéal pour maintenir les lubrifiants réfrigérants (KSS) des machines CNC exempts d’huile est un skimmer capable de couvrir toute la surface, de récupérer une grande quantité d’huile tout en retirant peu de lubrifiant réfrigérant et, idéalement, de continuer à fonctionner de manière fiable même en cas de variations de niveau.
À partir d’une certaine taille de réservoir, l’écumeur à tube est le premier choix.
- Écumeur d’huile modèle S 100 → spécialement conçu pour les très grands bassins et réservoirs pouvant être soumis à de fortes variations de niveau de remplissage. Il s’agit le plus souvent d’installations centrales de lubrifiant réfrigérant.
- Modèle W40 → pour des bassins de tailles très diverses, avec une largeur à partir de 800 mm
- Modèle 1U → pour les petits réservoirs d’émulsion. Le standard pour la plupart des machines-outils.
Avantage :
La taille des réservoirs de lubrifiant réfrigérant sur les fraiseuses CNC n’a pratiquement pas de limite supérieure. Dans la gamme FRIESS, il existe toute une série d’écumeurs d’huile performants, parfaitement adaptés aux grandes installations centrales, mais aussi aux réservoirs plus petits directement sur la machine CNC.
La longueur du tube peut être adaptée de manière flexible à la taille du réservoir. De plus, les modèles sont équipés de différents moteurs, conçus pour répondre aux performances nécessaires.
Inconvénient :
Selon les caractéristiques de construction du réservoir, la disposition du tube peut être gênée par des obstacles tels que des convoyeurs de copeaux, des pompes ou d’autres éléments présents dans le réservoir, ce qui peut empêcher une circulation du tube sur une grande surface.
En particulier dans les cabines de fraisage CNC compactes, où un réservoir de lubrifiant réfrigérant est intégré dans la partie inférieure de l’installation, une circulation libre du tube n’est parfois pas possible. Dans ce cas, des solutions spéciales adaptées peuvent être définies conjointement.
Nous vous conseillons volontiers pour votre application spécifique et vous accompagnons afin de trouver la solution optimale !
Conclusion concernant les écumeurs d’huile sur les machines CNC :
Une analyse au cas par cas est toujours recommandée afin d’obtenir un résultat satisfaisant. Nous serons ravis de vous conseiller sur nos écumeurs d’huile polyvalents et de vous aider à obtenir un résultat optimal pour le lubrifiant réfrigérant (KSS) de vos fraiseuses et tours CNC.
Votre objectif, comme le nôtre, est de prolonger significativement la durée de vie des lubrifiants réfrigérants coûteux et de bénéficier ainsi des avantages économiques associés.
En règle générale, les écumeurs FRIESS sont amortis en peu de temps grâce à une prolongation considérable de la durée de vie des lubrifiants réfrigérants. Les coûts d’acquisition et d’élimination sont ainsi fortement réduits.
Checkliste, damit wir Ihnen helfen können:
- Quelle est la taille du réservoir ou du bassin pour les lubrifiants réfrigérants ?
- Y a-t-il des obstacles qui empêchent un accès sans restriction ?
- Y a-t-il des obstacles dans le réservoir qui empêchent la capture du film d’huile sur une grande surface ?
