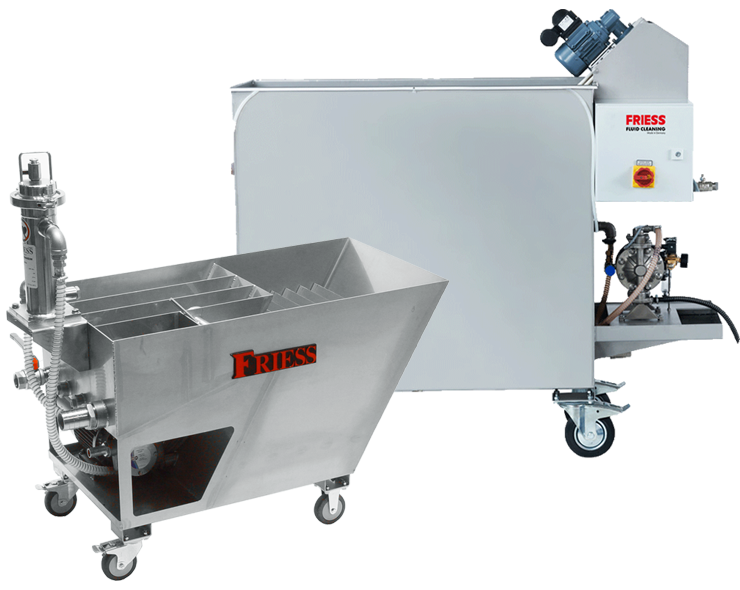

FRIESS Skimmtelligent yağ ayırıcı, bir yağ alma banyosunda kullanımda
Tekstil makineleri için bileşen üreten bir firmada birçok küçük parça sertleştirilmek zorundadır. Yağ banyosunda su verme işleminden sonra parçaların sonraki işlemler için yıkanması gerekir. Çok küçük parçalar sepetler içinde yağ banyosunda su verilip ardından yıkandığı için, yıkama suyuna çok fazla yağ karışmaktadır.
Sorun:
Taşınan yağ, gece vardiyası sırasında FRIESS 3H model yağ sıyırıcı ile uzaklaştırılıyordu. Yağ sıyırıcı 15 yılı aşkın süre sorunsuz çalıştı. Yıkanan yağın sürekli uzaklaştırılması sayesinde yıkama suyunun kullanım ömrü ve parçaların temizliği tatmin ediciydi. Ancak üç vardiyalı sisteme geçilmesiyle birlikte taşınan yağı uzaklaştırmak için zaman kalmadı. Yıkama suyu sürekli hareket halindeydi ve bu nedenle yabancı yağ banyonun yüzeyinde birikemedi, dolayısıyla yağ sıyırıcı tarafından da uzaklaştırılamadı.
- Yıkama suyunun yağ ile aşırı yüklenmesi nedeniyle yıkama suyu haftalık olarak değiştirilmek zorundaydı.
- Ayrıca, parçalar yıkamadan sonra %100 temiz değildi. Yıkama işleminin ardından parçaların üzerinde kısmen yağ lekeleri görülüyordu.
- İşletme yönetimi bu nedenle, yağın yıkama işlemi sırasında sürekli olarak uzaklaştırılmasını sağlayacak yeni bir sistem aradı.
Çözüm: Skimmtelligent yağ ayırıcı
FRIESS GmbH’nin fabrika temsilcisinin tavsiyesi ve daha önce kullanılan 3H model yağ sıyırıcıyla elde edilen olumlu deneyimler üzerine, fabrika yönetimi Skimmtelligent 20 tipinde bir yağ ayırıcı kullanmaya karar verdi. Bir emiş şamandırası aracılığıyla yağ ile kirlenmiş yıkama suyu sürekli olarak yağ alma banyosundan emilip uzaklaştırılır.
Besleme pompası olarak basınçlı hava diyaframlı pompa
Besleme pompası olarak basınçlı hava diyaframlı pompa kullanılmaktadır. Bu pompa, suda ince şekilde dağılmış yağ damlacıklarının daha fazla parçalanmaması ve küçülmemesi gibi büyük bir avantaja sahiptir. Böylece yağın yıkama suyundan daha sonra ayrıştırılması önemli ölçüde kolaylaşır. Bir yağ damlacığının hacminin yalnızca %50 küçülmesi, o damlacığın kaldırma kuvvetini %75 azaltır. Bu şu anlama gelir: yağ damlacıkları ne kadar küçükse ayrıştırma o kadar yavaş, yağ damlaları ne kadar büyükse ayrıştırma o kadar iyi olur. Bu nedenle tüm FRIESS yağ ayırıcılar, santrifüj pompa yerine deplasmanlı pompa ile donatılmıştır.
Kaba kir parçacıkları için çöktürme haznesi
Skimmtelligent yağ ayırıcıda yıkama suyu önce bir çöktürme haznesine akar.
Burada özgül ağırlığı > 1 olan kaba kir parçacıkları haznenin dibine çöker.
Biriken çamur, zaman zaman küresel vana aracılığıyla hazneden boşaltılabilir.
Koalesans elemanlı ayırma haznesi
Ardından yıkama suyu, dalgıç bir duvar üzerinden esas koalesans elemanlı ayırma haznesine akar. Yıkama suyu yukarıdan aşağıya doğru çıkış haznesine doğru akarken, büyük yağ damlacıkları doğrudan yüzeyde kalır. Yıkama suyunda ince şekilde dağılmış küçük yağ damlacıkları ise koalesans elemanının içinden akıp geçer. Bu sırada küçük yağ damlacıkları koalesans elemanlarıyla temas eder ve onların üzerinde tutulur. Birkaç küçük yağ damlacığı koalesans elemanında birleşerek büyük bir yağ damlası oluşturduğunda, kaldırma kuvveti katlanarak artar ve büyük damla yüzeye çıkar.
Koalesans haznesindeki ayırma etkisini desteklemek için, basınçlı hava diyaframlı pompanın egzoz havası alttan ayırma tankına yönlendirilir. Bir iğne vana aracılığıyla hava miktarı ayarlanabilir, böylece yıkama suyunda ek kaldırma kuvveti oluşturulur ve tek tek damlacıklar hava kabarcıklarıyla birlikte yukarı taşınır.
Yeniden kullanım için yağsız geri akış
Yağdan arındırılmış yıkama suyu, dalgıç bir duvarın altından bir sonraki hazneye akar ve oradan da büyük boyutlu bir çıkış hortumu aracılığıyla yerçekimiyle yağsız bir şekilde tekrar yağ alma tesisine geri döner.
Skimmtelligent yağ ayırıcıda yüzeyde biriken yağ ise zaman zaman FRIESS 1U model yağ sıyırıcı ile tamamen otomatik olarak uzaklaştırılır.
Çalışma süresi kontrolü ile ölçeklendirme
Dahili kontrol sistemi sayesinde yağ sıyırıcının çalışma süresi ve duraklama süresi öyle ayarlanabilir ki, yağ tabakası düzenli olarak uzaklaştırılırken aynı zamanda mümkün olduğunca az yıkama suyu atık yağ toplama tankına ulaşır.
Ayrıca pompanın çalışma süresi ve duraklama süresi de ayrı ayrı ayarlanabilir. Özellikle yüksek özgül ağırlığa sahip yağlarda, yıkama suyunun dinlendirilmesiyle ayırma performansı artırılabilir.
Pompanın besleme kapasitesi
Pompanın besleme kapasitesi de kademesiz olarak ayarlanabilir. Yüksek besleme kapasitesinde büyük miktarda yağ hızlı bir şekilde uzaklaştırılır. Pompanın besleme kapasitesi düşük olduğunda ise sıvının yağ ayırıcıda daha uzun süre kalması sayesinde ayırma performansı optimize edilir.
Sonuç: Yıkama suyunun kullanım ömründe üç kat artış
- Skimmtelligent yağ ayırıcının kullanımı sayesinde yıkama suyunun kullanım ömrü, önce yalnızca bir hafta iken şimdi üç haftaya çıkarılarak üç katına çıkmıştır.
- Aynı zamanda yıkama sonuçları belirgin şekilde iyileştirildi. Parçaların üzerindeki leke oluşumu tamamen ortadan kalktı.
- Yıkama suyundaki yağ oranı belirgin şekilde azaltıldı.
- Şu anda günde yaklaşık 20 litre yağ, Skimmtelligent yağ ayırıcı ile yıkama suyundan ayrıştırılmaktadır.
