Soğutucu ayırma sisteminde S 100 yağ sıyırıcı
Büyük bir soğutucu ayırma sisteminin işletme ekibi, uzun bir işletme süresinden sonra, temiz sudaki yağ oranının, beslenen atık soğutucudaki yüksek yağ oranı nedeniyle istenenden daha yüksek olduğunu tespit etti.
Durum
İşletme ekibi, temiz sudaki yağ oranını azaltmak için çeşitli teknik olanakları inceledi. Yüzeydeki yağı uzaklaştırmak amacıyla her tampon depoya bir yağ sıyırıcı kurulmasına karar verdiler. Serbest yağ olmadan, soğutucu ayırma sistemi daha az yük altında çalışır. Bu nedenle ekip, temiz sudaki yağ oranının azalacağını ve ayırma sonucunun iyileşeceğini bekliyor.
Her tampon depo, 500 m³ hacminde yuvarlak bir tank olarak inşa edilmiştir. Her iki tanktaki su seviyesi normal işletme sırasında 9,5 metreye kadar değişebilir. Yağın uzaklaştırılması her sıvı seviyesinde sağlanmalıdır. Ayrıca, günde 24 saat, haftada 7 gün tam otomatik çalışan son derece sağlam ve arıza emniyetli bir sistem talep edilmiştir.

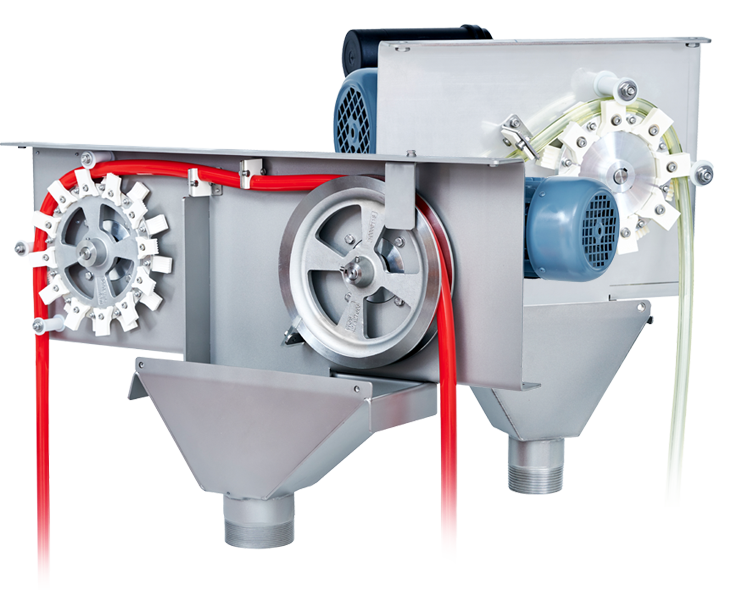

Çözüm: S 100 model yağ sıyırıcı
FRIESS yağ sıyırıcılarıyla çeşitli su arıtma sistemlerinde edindikleri tecrübeler sayesinde işletme ekibi, diğer tedarikçilerin yanı sıra FRIESS GmbH’ye de başvurdu. FRIESS GmbH ekibi, yönergeler doğrultusunda S 100 model yağ sıyırıcının özel bir versiyonunun kullanılmasını tavsiye etti. Zorluk, yağı her sıvı seviyesinde uzaklaştırmaktı. FRIESS’in geliştirdiği çözüm: Her tankta muhafazalı bir S 100 model yağ sıyırıcı. Her iki tank da bir sac çatı ile kaplanmıştır. FRIESS, her çatıda yağ sıyırıcı için dikdörtgen bir delik açtı ve boşluğa dikdörtgen bir flanş kaynattı. Muhafazalı S 100 yağ sıyırıcı, flanşın üstüne monte edildi.
Muhafazalı S 100 yağ sıyırıcının montajı
Muhafazalı S 100 yağ sıyırıcı montajı
Yağ toplama borusu, çatıdaki açıklıktan sıvı yüzeyine yönlendirildi. Maksimum sıvı seviyesinde, yağ toplama borusunun 18 metreye kadar olan kısmı yüzeyde yüzebilir. Elverişsiz koşullarda boruda düğümler oluşabilir. Bunu önlemek için FRIESS yüzer bir kılavuz geliştirdi. Yağ toplama borusu, kendisi bir paslanmaz çelik halat boyunca yönlendirilen yüzer bir ponton aracılığıyla yönlendirilir.
Maksimum su seviyesinde, yağ toplama borusu mümkün olduğunca yağ sıyırıcıdan uzağa çekilir. Düşük su seviyesinde ise, yağ toplama borusunun kısa bir halkası doğrudan yağ sıyırıcının altında yüzeyde yüzer. Minimum su yüzeyinde bile yağ toplama borusunun yaklaşık 0,5 metresi yüzeyde kalarak yüzen yağı toplar. Bu tasarım sayesinde yağ toplama borusu yüzeyde düğüm oluşmadan yüzebilir.

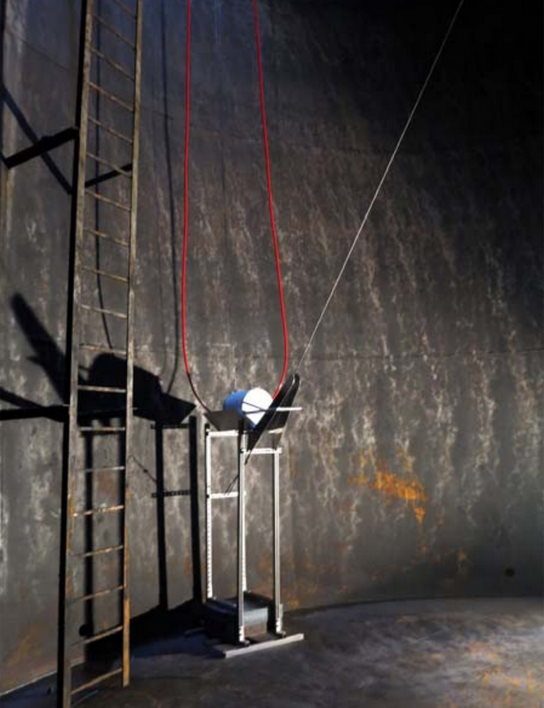

En düşük seviyede yüzer boru kılavuzu
En düşük seviyede yüzen boru kılavuzu
Yağ sıyırıcılar tarafından toplanan yağ, yerçekimiyle DN-100 hattı üzerinden küçük bir toplama deposuna akar. Toplanan yağ, bir eksantrik vidalı pompa ile 80 metre uzaklıktaki atık yağ toplama tankına pompalanır. Boru hattı, pompa, kontrol panosu, kablolama ve montaj parçalarının koordinasyonu dâhil tüm tasarım FRIESS GmbH ekibi tarafından gerçekleştirilmiştir.

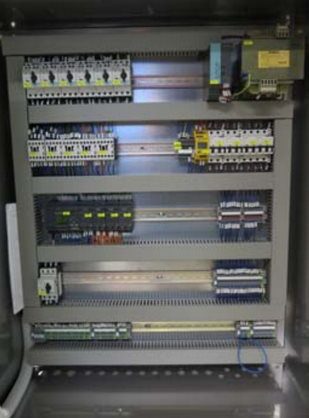

Yağ sıyırıcı, ısıtıcı ve pompa için kumandalı pano
Yağ sıyırıcı için kumandalı anahtar kutusu
Çözümün özeti:
- Yağ toplama borusu, çatıdaki açıklıktan sıvı yüzeyine yönlendirildi.
- Bu tasarım sayesinde yağ toplama borusu yüzeyde düğüm oluşmadan yüzebilir.
- Zorluk, yağı her sıvı seviyesinde uzaklaştırmaktı.
