FRIESS Skimmtelligent yağ ayırıcıYaklaşık 30 m³ emülsiyonlu merkezi soğutma yağı tesisinde kullanım
Büyük bir dişli ve motor bileşenleri üreticisinde yaklaşık 30 m³ emülsiyon kapasiteli merkezi bir emülsiyon filtre tesisi kullanılmaktadır. Emülsiyon, soğutma yağı (KSS) olarak değil, bir sertleştirme sürecinde su verme ortamı olarak kullanıldığından, içindeki yabancı yağ oranı mümkün olduğunca düşük olmalıdır.
Sadece 30 m³ emülsiyona 50 litre yabancı yağ karışması bile emülsiyonun su verme etkisinin kısmen yetersiz kalmasına ve iş parçaları üzerinde yumuşak lekelerin oluşmasına yol açmaktadır. Merkezi filtre tesisindeki güçlü türbülanslar nedeniyle giren yabancı yağ yüzeye çıkmamakta, emülsiyonla karışık halde kalmaktadır. İşletmeci, emülsiyondaki yabancı yağ oranının, iş parçaları üzerinde yumuşak lekelerin oluşmasını kesin olarak engelleyecek seviyeye indirilmesini talep etmiştir.
Çözüm: FRIESS Skimmtelligent tip yağ ayırıcı ile emülsiyondaki yabancı yağ oranı 1000 ml’de 0,33 ml’ye düşürülebildi.

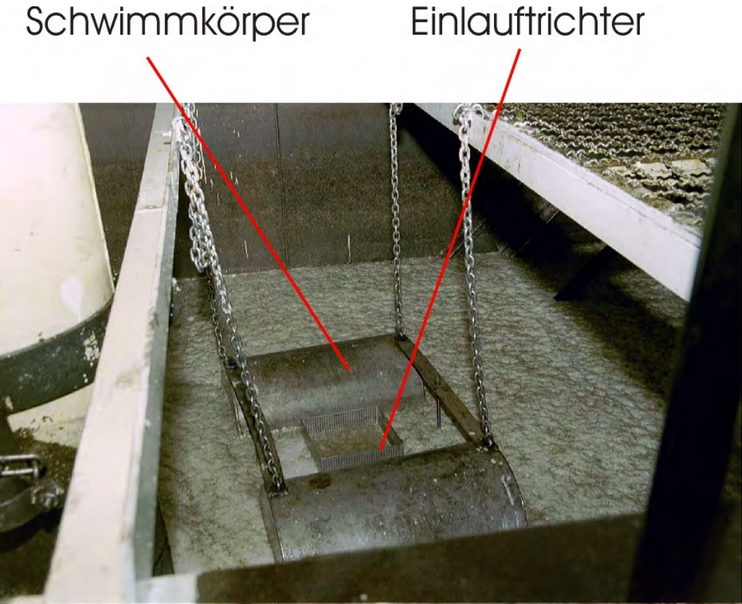

Büyük boyutlu bir emiş şamandırası aracılığıyla sürekli olarak kirlenmiş emülsiyon emilir.
Emülsiyon, basınçlı hava diyaframlı pompa ile emiş şamandırasından yağ ayırıcıya taşınır. Santrifüj pompalara kıyasla basınçlı hava diyaframlı pompa, mevcut yağ damlacıklarının daha fazla parçalanmaması ve küçülmemesi gibi büyük bir avantaja sahiptir.
Basınçlı hava diyaframlı pompanın hassas aktarımı sayesinde yağ damlacıkları orijinal boyutlarında kalır ve daha kolay ayrıştırılabilir.
Avantajların özeti
- Koalesans elemanı, yağı emülsiyon benzeri karışımlardan da uzaklaştırır
- Soğutma yağlarının (KSS) kullanım ömrü 1 yıla çıkarılabildi
- Amortisman süresi 6 ayın altında

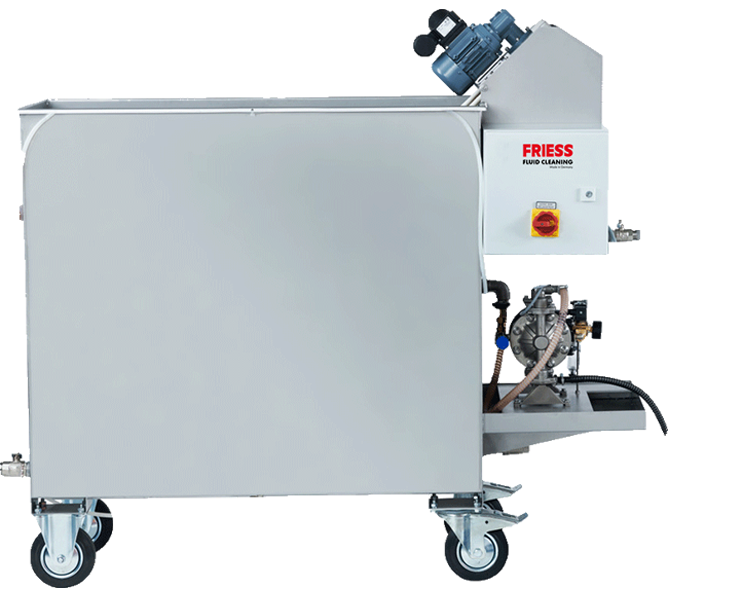

Skimmtelligent yağ ayırıcı, damlacıkları bir araya getirir ve kaldırma kuvvetini artırır
Bir yağ damlacığının hacmi yarıya indirildiğinde, kaldırma kuvveti %75 azalır. Bu nedenle küçük damlacıkların ayrıştırılması ciddi şekilde gecikir.
Yağ ayırıcıda emülsiyonun akışı o kadar yavaşlatılır ki, yağ damlacıklarının yüzeye çıkması için yeterli zamanı olur.
Koalesans elemanlarının kullanımıyla en küçük yağ damlacıklarının bile kaldırma kuvveti belirgin şekilde hızlandırılır. Yağ damlacıklarıyla kirlenmiş emülsiyon koalesans elemanının içinden geçtiğinde, küçük yağ damlacıkları koalesans elemanının yüzeyine yapışır. Bu yağ damlacıkları genellikle o kadar küçüktür ki, emülsiyon ile yağ arasındaki yoğunluk farkından kaynaklanan düşük kaldırma kuvveti, damlacıkların yüzeye çıkmasına yetmez. Emülsiyondaki akış direnci, belirli bir damlacık çapının altında yağ damlacığının kaldırma kuvvetinden daha büyüktür.
Ancak yağın viskozitesi emülsiyonunkinden belirgin şekilde daha yüksek olduğunda, bu küçük yağ damlacıkları emülsiyona kıyasla koalesans elemanının yüzeyine daha iyi yapışır.
Bu şekilde emülsiyon koalesans elemanının içinden akar ve yağ damlacıkları tutulur.
Bu şekilde yağdan arındırılmış emülsiyon, yerçekimi yoluyla merkezi devreye geri akar. Yağ damlacıkları başlangıçta koalesans elemanının yüzeyinde kalır. Zamanla birçok küçük yağ damlacığından nispeten büyük ve çok güçlü kaldırma kuvvetine sahip bir yağ damlası oluşur. Bu yağ damlası daha sonra koalesans elemanının yüzeyinden ayrılır ve emülsiyonun yüzeyinde yukarı çıkar. Zamanla, yağ ayırıcıdaki emülsiyon yüzeyinde uzaklaştırılan bir yağ tabakası oluşur.

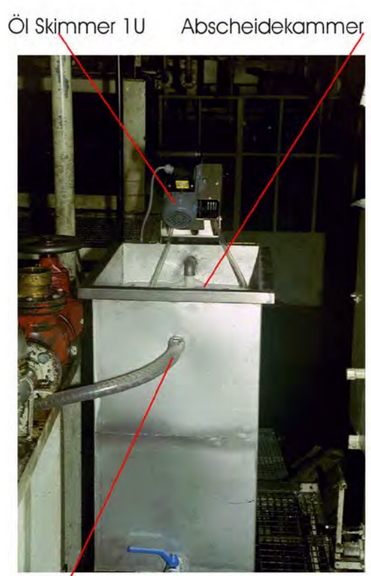

Bu nedenle Skimmtelligent yağ ayırıcı, uzaklaştırılacak yağ için taşma kenarıyla değil, FRIESS 1U model yağ sıyırıcı ile donatılmıştır.
Yüzeye çıkan yağ fazı, yağ sıyırıcının yağ alma hortumunun dış yüzeyine yapışır. Yağla kaplanmış hortum yağ sıyırıcıya çekilir, burada yabancı yağ hortumdan sıyrılır ve atık yağ toplama tankına akar.
Yağ alma hortumu temizlenmiş şekilde emülsiyon yüzeyine geri döner ve yeni yağı alır. Yağ sıyırıcının çalışma süresi gerçek yağ oluşumuna göre ayarlanabildiği için, yağ ile emülsiyon arasında son derece hassas bir ayrım yapılabilir.
Pek çok geleneksel yağ ayırıcıda, oluşan bu yağ tabakasını taşma kenarları kullanarak ayırmaya çalışılır.
Taşma kenarının yüksekliği, yağ ayırıcının içindeki sıvı seviyesinin yüksekliğiyle tam olarak aynı olmalıdır. Eğer taşma kenarının yüksekliği çok düşük ayarlanırsa, yağın yanı sıra çok fazla emülsiyon da çıkışa akar.
Sonuç, çok yüksek emülsiyon tüketimi ve yüksek bertaraf maliyetleridir. Eğer taşma kenarının yüksekliği çok yüksek ayarlanırsa, yağ ayırıcı üzerinde çok kalın bir yağ tabakası oluşur. Bunun sonucunda, altında bulunan emülsiyon artık havadaki oksijenle temas edemez. Bu da anaerob bakterilerin oluşmasına yol açabilir ve emülsiyonun bakteri yükü ciddi şekilde artar.
Soll ich diesen Absatz direkt mit dem vorherigen über den Skimmtelligent und Ölskimmer 1U kombinieren, damit die Unterschiede zu herkömmlichen Ölabscheidern im Dokument klar hervorgehoben werden?
Sonuç:
FRIESS Skimmtelligent yağ ayırıcının kullanılmasından sonra, tüm devredeki yabancı yağ miktarı 50 litrenin oldukça altında tutulabildi. Su verme sırasında yetersiz ısı tahliyesinden kaynaklanan hurda oranı belirgin şekilde azaltıldı. Tüm sistem için amortisman süresi 6 ayın altında kaldı. Aynı zamanda emülsiyonun kullanım ömrü bir yıla çıkarılabildi.
