Çelik fabrikasında soğutma suyundaki yabancı yağın yağ sıyırıcı ile uzaklaştırılmasıÇelik üretiminde FRIESS yağ sıyırıcılarının kullanımıyla süreç optimizasyonu ve maliyet azaltımı
Bir çelik fabrikasında soğutma suyu, çeşitli sızan yağlar nedeniyle ciddi şekilde kirlenmektedir. Rulmanların yağlanmasından az miktarda yağ ve kısmen çok viskoz (katı) gres sızmaktadır. Hidrolik sistemlerdeki kaçaklar nedeniyle sürekli olarak küçük miktarlarda hidrolik yağı soğutma suyu devresine karışmaktadır. Hortumların patlaması veya boru hatlarının kopması gibi kazalar sonucunda ise bir anda 1000 litreye kadar hidrolik yağı soğutma suyu sistemine girebilmektedir.
Sorun:
Yağ ve gres, sudaki tufal, toz ve diğer katı maddelerle karışır. Eğik plakalı çöktürücüde (şevli plaka ayırıcı) ağır katı maddeler eğik plakaların dibine çökerken; yağ ve gres, katı maddelerle birlikte karışarak havuz yüzeyinde yoğun, yapışkan bir kütle olarak yüzeye çıkar. Yağ-gres karışımı, eğik plakalı çöktürücünün yaklaşık 6 x 4 m’lik yüzeyine yayılır.
Yağ ve gres bir dalgıç perde tarafından tutulurken su, dalgıç perdenin altından geçerek tekrar devreye döner.
Su, eğik plakalı çöktürücüden sonra bir çakıl filtresinden geçirildiği için; yağ ve gresin güvenilir bir şekilde uzaklaştırılması veya tutulması gerekir, aksi takdirde çakıl filtreleri yıllar içinde tıkanır ve yapışır. Yağlı çakılın bertaraf maliyetleri son derece yüksek olduğundan, eğik plakalı çöktürücüden çıkan soğutma suyundaki yağ oranının mümkün olduğunca düşük tutulması gerekir. Ancak ayrılan yağ ve gres sürekli olarak havuzdan uzaklaştırılmazsa, belirli miktarlarda yağ ve gres dalgıç perdenin altına çekilerek çakıl filtresine ulaşır.

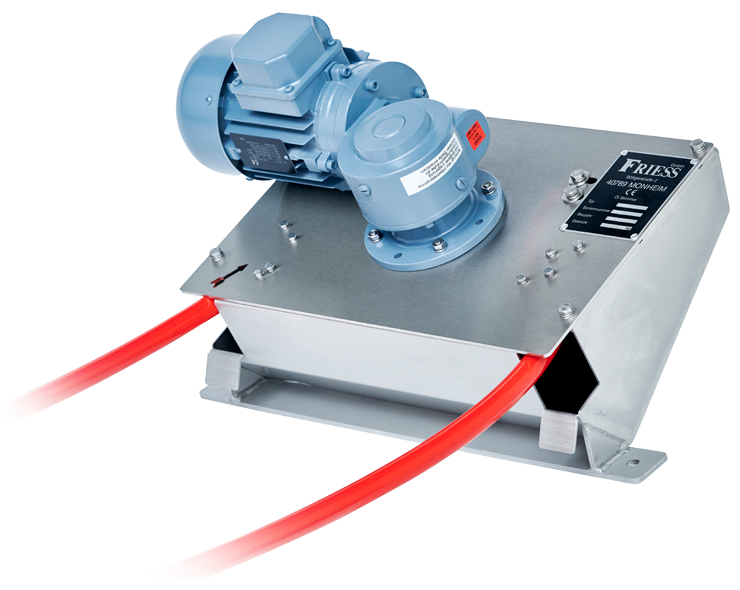

Çözüm: FRIESS Model W40 yağ sıyırıcı
Banyodaki yüzeyden mümkün olduğunca fazla yağı uzaklaştırmak için yağın geniş bir alandan çekilmesi gerekir. Bu, FRIESS Model W40 yağ sıyırıcı ve 14 m uzunluğunda bir yağ alma hortumu ile sağlanmıştır. Yağ alma hortumunun uzunluğu sayesinde havuz yüzeyinin tamamına ulaşılmıştır. Yağ alma hortumu, yağ sıyırıcının karşı tarafında yönlendirilerek havuz yüzeyinin tamamında çalışması sağlanır. Karışım, yağ sıyırıcının seramik sıyırıcıları tarafından sıyrılır ve huni şeklindeki bir yağ toplama teknesine düşer.
Yüksek katı madde içeriği nedeniyle aşınmayı önlemek ve uzun hizmet ömrü sağlamak için sıyırıcılar seramikle korunmalıdır. Taşınan yağ-gres-kir karışımı akışkan olmadığı için huni şeklinde bir yağ toplama teknesi kullanılmıştır. Çamur, huniden dikey olarak aşağıya inen R 3’’ çapındaki bir tahliye borusuna düşer ve oradan bir toplama konteynerine aktarılır.
Sonuç:
Çelik üretiminde yağ sıyırıcıların kullanımıyla proses optimizasyonu ve maliyet azaltımı. Yüzeyde yüzen yağın uzaklaştırılması sayesinde soğutma suyundaki yağ oranı belirgin şekilde azaltılmıştır. Çakıl filtreleri artık 3 yıldan fazla süredir sorunsuz olarak çalışmaktadır.
